Sur base Ford Transit MK2Bis 1984: réparations, évolutions, bidouillages infâmes à 2€ made in china. Et les vacances !
changement du joint de la porte qui commençait à partir en morceaux.
par un neuf a 13€ le mètre, ça fait mal (5m)
la partie encore à peu près en bon état du joint de porte (2m) a pris la place du joint de la soute AR qui était mort sur toute la partie basse.
pose des caches en bout du store banne, ça évitera de tailler les haies/arbres avec le store….
j’ai juste mis 6 mois a les trouver, mon store étant un ancien modèle incompatible avec les nouveaux de même référence
Visite de Châteauroux.
parcours a pieds dans la ville + quelques sites remarquables
je vous met pas tout, yen a trop !
en fin d’après midi, petit tour au SPA histoire de se prélasser un peu !
(pas de photo, et ce coup ci, c’est volontaire)
puis dodo a l’étang communal de Menestreau en Villette
rando VTT une bonne partie de la journée.
(pas de photo dsl, mais bon, c’était pas le but !)
fin d’aprem, départ pour château d’Azay le Ferron pour s’apercevoir en arrivant que nous l’avions déjà visité….
du coup, un passage a l’antenne de l’office de tourisme présent dans l’enceinte du château plus tard, nous voici en route pour le château du Bouchet qui vient tout juste d’ouvrir ses portes au public.
les nouveaux propriétaires du château ont décidé de l’ouvrir au public dès maintenant, avant restauration pour que les visiteurs puissent suivre les étapes de la restauration.
donc visite dans son jus pour l’instant !
dodo a la chapelle de Vendoeuvre
et la j’ai carrément merdé… pas de photo (oubli) mais juste terrible comme endroit !
clairière dans la forêt autour d’une chapelle, et une source a côté….
Chapelle Saint-Sulpice (parc-naturel-brenne.fr)
Vendoeuvres. La fontaine Saint-Sulpice, une source cachée au coeur de la forêt (lanouvellerepublique.fr)
départ Vendredi milieu de matinée, passage par Romorantin pour faire les courses, arrêt chez un copain pour charger un pont AR pour le transit et en fin d’aprem, arrivée sur site
tout d’abord ancienne abbatiale de MEOBECQ
promenade dans la ville de Mézières en Brenne (la capitale de la Brenne il parait)
le soir on se pose au camping de la base de loisirs de l’étang de Bellebouche
(top pour prix dérisoire !!)
support intermédiaire de l’arbre reçu ce matin et monté dans la foulée.
je confirme que ceux d’origine sont morts !!!
les 2 (hymer et épave) le roulement est sorti tout seul du caoutchouc, qui est donc bien fatigué
le roulement de l’hymer est bourré de jeu, celui de l’épave est étonnamment en bon état.
le caoutchouc du neuf est souple mais ça bouge nettement moins une fois tout remonté !
pour info, j’ai fait ça en place, donc sous le camion.
franchement, j’ai voulu gagner du temps et ne pas vidanger la boite, a refaire, je vidange.
j’ai du y passer autant de temps, mais avec l’accessibilité en moins.
au passage, contrôle de l’arbre, 0 défauts, pas de jeu dans les croisillons
je déteste la chaleur mais la il a bien fallu faire avec….
pose de plaques de goudron sous le tapis caoutchouc à l’avant.
faut faire ça quand il fait 30°C ou plus pour pouvoir les travailler plus facilement.
début des travaux:
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 17 Wp_20132](https://i.servimg.com/u/f70/19/68/53/47/wp_20132.jpg)
une fois tout posé
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 17 Wp_20133](https://i.servimg.com/u/f70/19/68/53/47/wp_20133.jpg)
une fois tout remonté…. on voit plus rien
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 17 Wp_20134](https://i.servimg.com/u/f70/19/68/53/47/wp_20134.jpg)
quand on fait tomber un truc, ça fait plus un bruit de tôle dégueulasse, preuve que ce sera efficace (la tôle ne vibre plus)
le but c’est d’isoler pour le bruit en roulant et le froid l’hiver
les plaques goudronnées sont faites pour être utilisées sur la tôle (plancher, intérieur de portières etc…) pour éviter les vibration et comme justement c’est lourd, ça amorti fortement les chocs et vibrations
une plaque de 25*50 fait 430grs, j’en ai utilisé un tout petit peu moins de 9 (donc 3.5kg dans mon cas)
faut pas oublier qu’hymer avait gratté tout l’insonorisant présent d’origine sur transit pour coller ensuite de la moquette moumoutte type années 70 !!
donc j’ai remis le tapis caoutchouc récupéré dans l’épave mais niveau bruit/froid c’était peu efficace.
évidement, avant de poser le goudron, il faut s’assurer que la tôle est saine, ce qui était mon cas ! j’avais traité en préventif quand j’avais viré la moquette
par contre, ça ne résiste absolument pas a la compression !!!
donc pour un plancher complet de CC c’est à proscrire (on ne peut pas marcher dessus)
dans mon cas, je sais pertinemment qu’il va se déformer au niveau des talons sous les pédales.
tant pis !!!
niveaux moteur, boite et pont.
je pensais en mettre pas mal dans la boite vu qu’elle est dégueulasse, mais en fait j’ai rien remis. (conso/fuite boite = 0)
donc mauvaise nouvelle, c’est le spi derrière le volant moteur qui pisse…..
ça doit pas pisser beaucoup vu que j’ai pas remis d’huile en 1 an et que j’étais toujours a un niveau correct.
j’avais mis la baisse de niveau sur le compte de la conso interne du moteur.
pour info, 1cm de baisse a la jauge, j’ai vérifié en remplissant quand j’ai fait la vidange, ça correspond a 300ml environ.
j’ai roulé en gros 8000km, c’est plus que raisonnable (ça fait « que » 37ml au 1000km)
pour le pont, j’ai remis un peu moins de 150ml, ce qui correspond a ce qui est tombé quand j’ai changé les roulements arrière.
donc pas de fuite par la !
un peu de bidouille….
on sort le carbu et le collecteur d’admission de l’hymer !

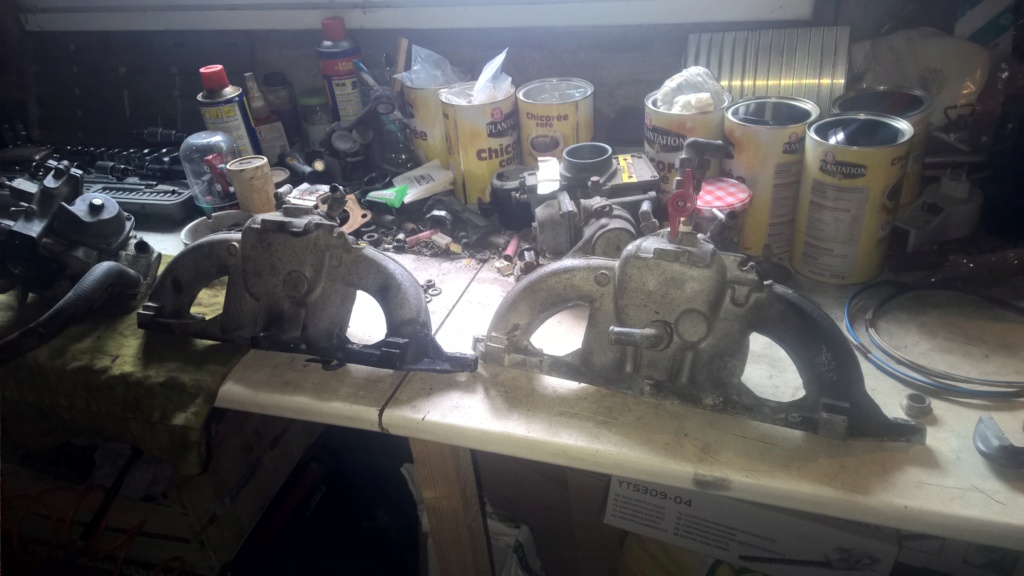

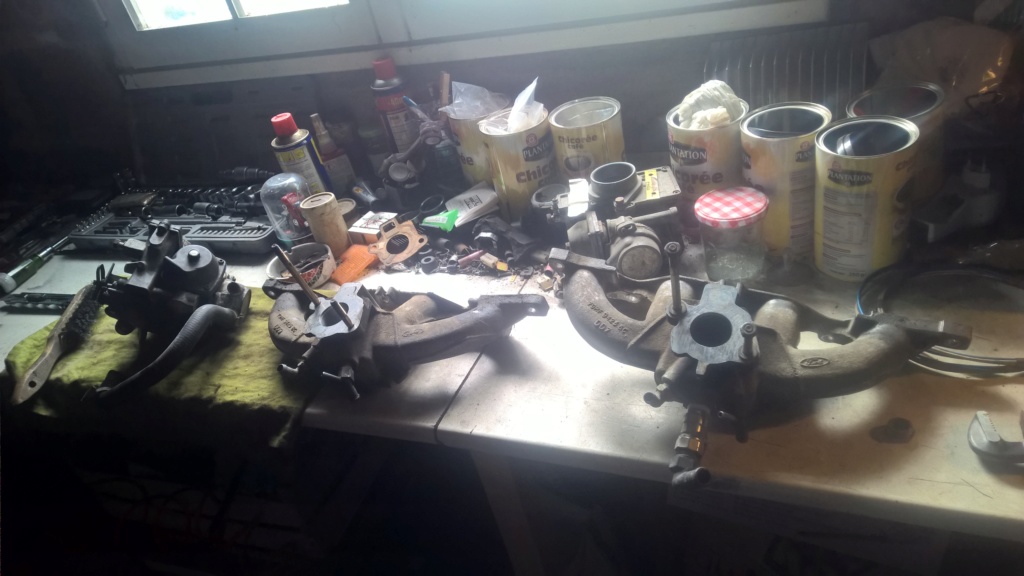

jeu des 2 différences: (a droite le modifié, au centre le collecteur d’origine)
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 16 Wp_20128](https://i.servimg.com/u/f70/19/68/53/47/wp_20128.jpg)
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 16 Wp_20129](https://i.servimg.com/u/f70/19/68/53/47/wp_20129.jpg)
on en profite pour faire un coup de jeune au carbu et le modifier aussi (réglage de la richesse par l’aiguille accessible de l’extérieur)
étonnamment, le carbu était en parfait état !!
bien dégueulasse mais pas usé, joints entiers non craquelés.
l’aiguille était légèrement flambée, donc j’ai mis celle du carbu de l’épave.
autre truc surprenant, yavait pas la « rondelle » dans la pompe de reprise.
donc une fois nettoyé, graissé, remonté, il est a nouveau étanche (ça se sent rien qu’en poussant le support de l’aiguille, forte résistance et bruit d’air alors qu’avant rien ou presque)
on remonte le tout sur l’hymer et on modifie les durites de flotte pour les 2 sorties du collecteurs
avec ça: pour pas trop changer, durite origine ford sierra DOHC qui a exactement la même fonction
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 16 Wp_20130](https://i.servimg.com/u/f70/19/68/53/47/wp_20130.jpg)

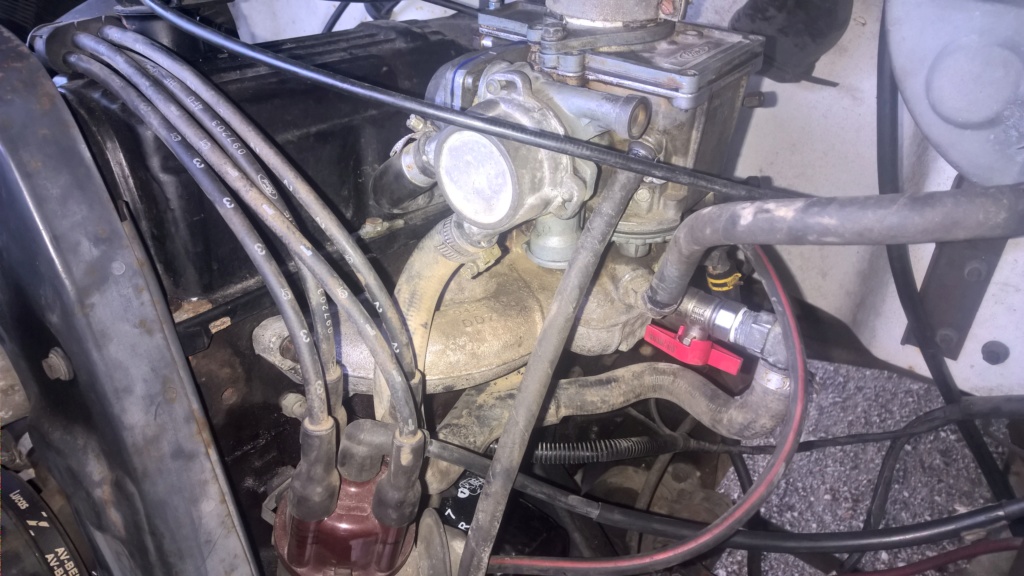

une fois tout en place:
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 16 Wp_20131](https://i.servimg.com/u/f70/19/68/53/47/wp_20131.jpg)
vous noterez la vanne accessible en sortie du réchauffeur pour fermer le circuit et donc ne plus chauffer l’embase du carbu !
ça passe en direct vers la sortie en dessous du collecteur sans chauffer le reste
position fermée: été pour pas que le moulin bouffe de l’air chaud
position ouverte: hiver pour pas que le carbu givre
pas sur que la 2eme position serve souvent
j’ai du remplacer la vis au milieu sous le collecteur par un goujon, avec la sortie en dessous, ça passait plus pour rentrer la vis
demain remplissage du liquide de refroidissement, purge, recherche de fuite, essai…… erreur ???
faudra aussi rerégler le carbu vu que tout doit être dans les choux après le démontage/remontage intégral.
les vacances approchent, il est temps de vidanger tout ce qui a besoin de l’etre !
donc je me glisse sous l’avant du CC, j’ouvre le bouchon, je laisse couler, je vire le filtre et pendant que ça coule, inspection générale….
et la un truc que j’avais pas encore vu….

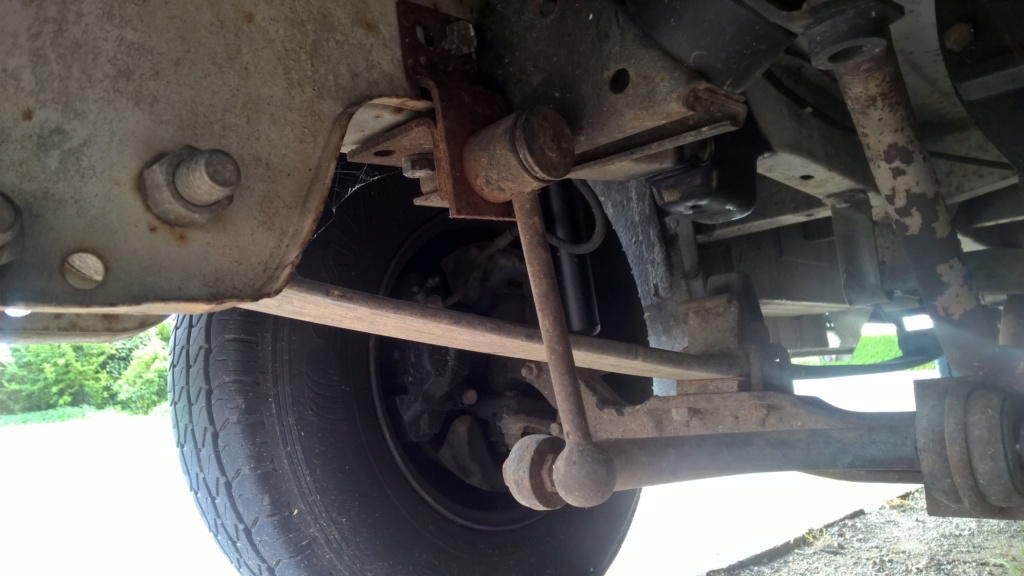

![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 15 Wp_20121](https://i.servimg.com/u/f70/19/68/53/47/wp_20121.jpg)
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 15 Wp_20122](https://i.servimg.com/u/f70/19/68/53/47/wp_20122.jpg)

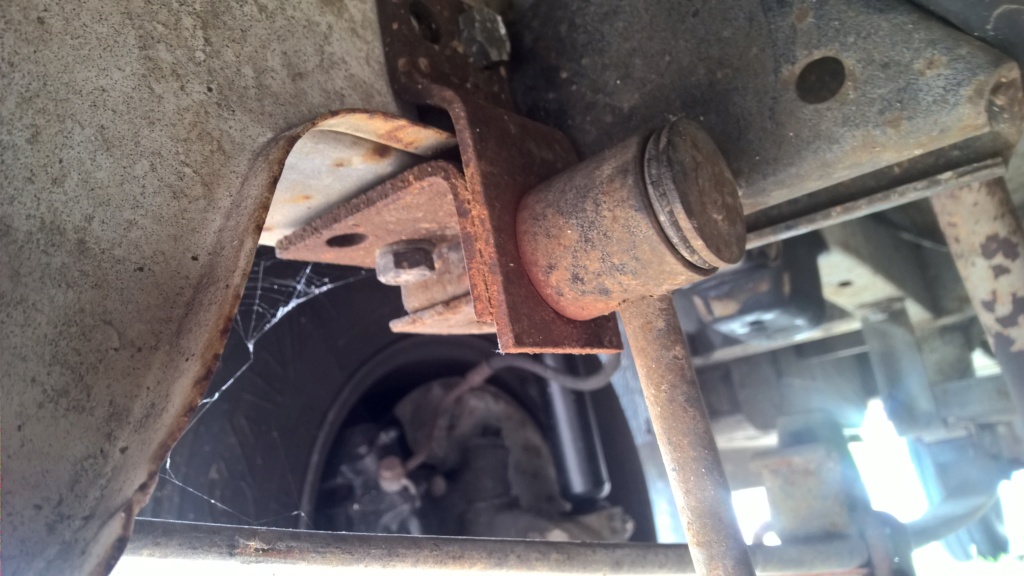

les renvois de la barre stabilisatrice sont mal montés, ce qui fait que ça frotte métal sur métal.
très peu heureusement (il y a quasi aucun mouvement dans ce sens) mais suffisamment pour que ça marque et que potentiellement ça grince.
donc on démonte !!

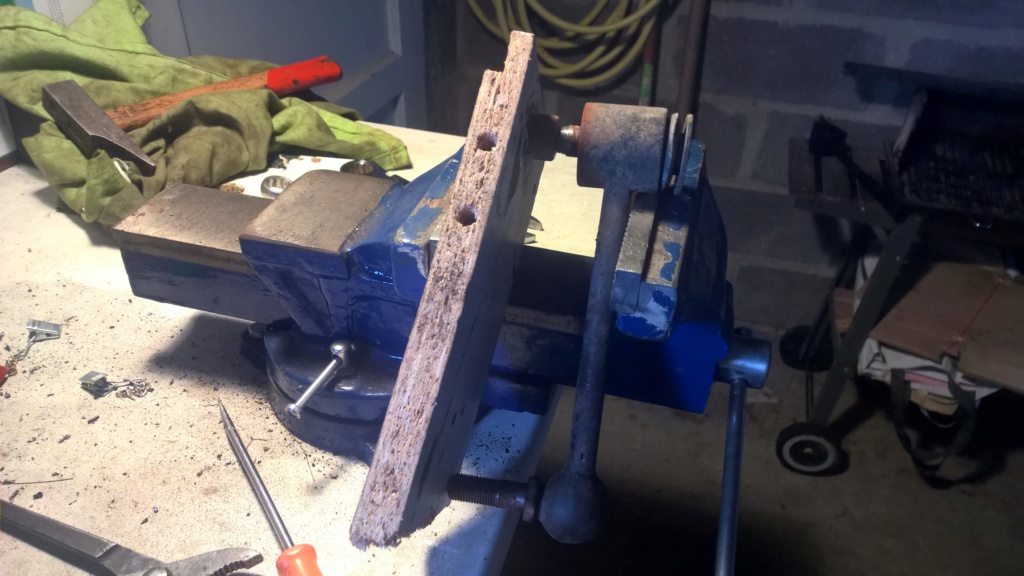

une fois sur l’établi, on extrait le silentbloc en poussant sur la vis:
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 15 Wp_20123](https://i.servimg.com/u/f70/19/68/53/47/wp_20123.jpg)

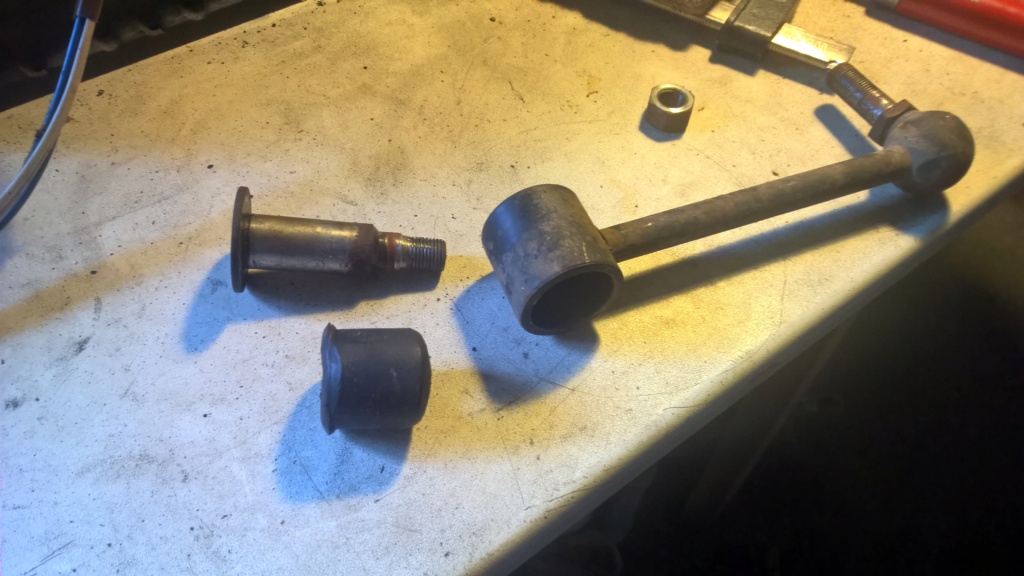

une fois tout démonté, on s’aperçoit qu’un des silentbloc était monté de travers, donc qu’il est un peu abimé. comme il est introuvable, il va quand même y retourner:
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 15 Wp_20124](https://i.servimg.com/u/f70/19/68/53/47/wp_20124.jpg)
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 15 Wp_20125](https://i.servimg.com/u/f70/19/68/53/47/wp_20125.jpg)
d’origine, il dépasse un peu, ce qui fait que
1/ ça bourre le renvoi dans le châssis (ça frotte)
2/ c’est mal guidé car ça ne tiens que par un bout, celui le plus loin du châssis, donc ça se met en travers.

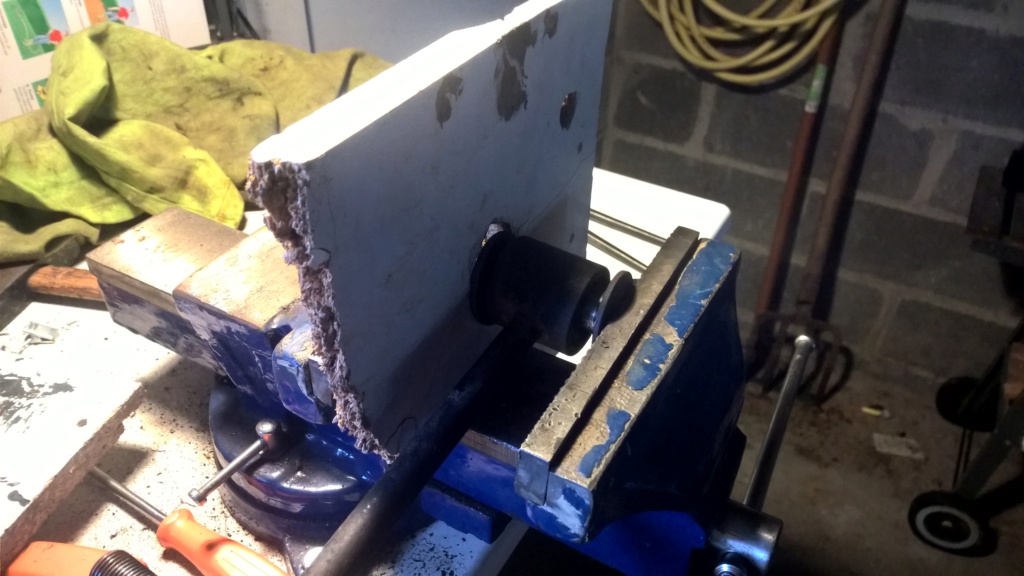

on graisse et on remonte en enfonçant totalement le silentbloc dans le renvoi:
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 15 Wp_20126](https://i.servimg.com/u/f70/19/68/53/47/wp_20126.jpg)

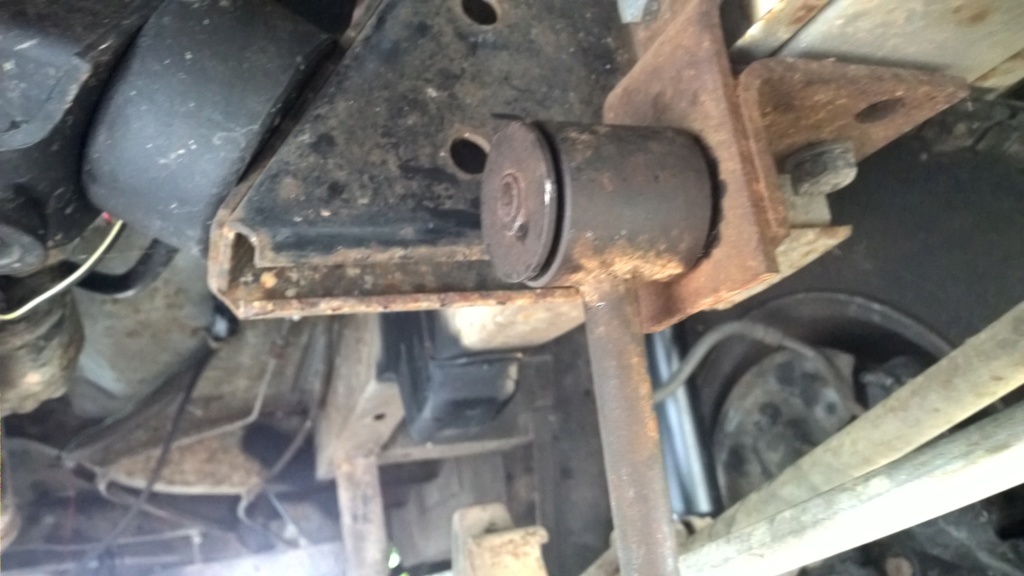

une fois en place et serré sur le CC, c’est parfaitement centré !
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 15 Wp_20127](https://i.servimg.com/u/f70/19/68/53/47/wp_20127.jpg)
on fait pareil de l’autre coté, ya pas de raison qu’ils en aient monté un correctement et pas l’autre
c’est a se demander si la barre n’est pas de l’aftermarket, comprendre par la monté non pas en usine, mais a l’arrache en concession pour ceux qui la demande (donc plus ou moins n’importe comment)
pour info:
diamètre de l’axe 19mm
diamètre intérieur du renvoi 30mm
largeur du renvoi: 38mm
le silentbloc est moins large (même une fois en place et serré) que le renvoi.
si mal monté, ça ne peut que se mettre en travers et frotter.
j’espère que ça bougera pas trop et restera centré.
les silent blocks sont introuvables en neuf, donc au besoin, il faudra les refabriquer
j’ai trouvé ça….
http://www.cef-sa.com/fr/recherche-polyurethane/
ils ont les bonnes dimensions, mais faut couper après (livré en barre)
[MAJ 30 juillet 2018] après les 600km, j’ai jeté un coup d’œil aux renvois de la barre stab:

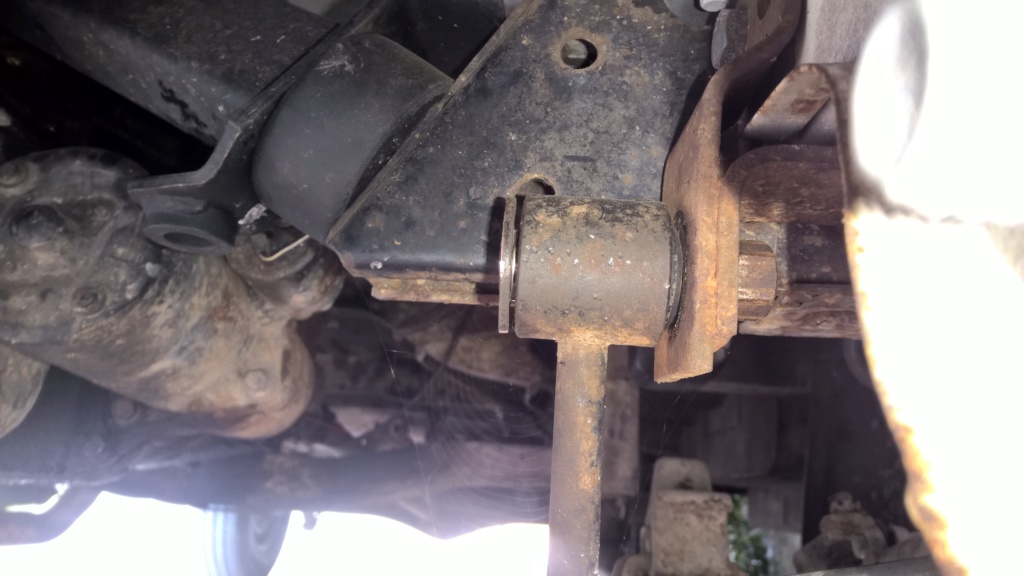

droite:
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 18 Wp_20168](https://i.servimg.com/u/f70/19/68/53/47/wp_20168.jpg)
gauche:
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 18 Wp_20169](https://i.servimg.com/u/f70/19/68/53/47/wp_20169.jpg)
donc ça a bougé….
a droite, le caoutchouc a glissé vers le châssis
a gauche aussi, et en plus le renvoi s’en est éloigné et frotte sur la rondelle de la fixation.
je pense que le coté droit va finir comme le gauche.
ça confirme qu’il faut trouver quelque chose pour remplacer les caoutchouc.
