Sur base Ford Transit MK2Bis 1984: réparations, évolutions, bidouillages infâmes à 2€ made in china. Et les vacances !
donc j’ai enfin récupéré la culasse la semaine dernière après 5 semaines (2-3 initialement prévu, mais du coup j’ai pas payé cher)
remontage jeudi/vendredi, ça démarre et roule mais cette saloperie a décidé de bouffer de la flotte !!
donc du coup, faut que je me retape un démontage/remontage
j’attends le nouveau jdc pour tout remettre par terre.
on bouge pas mal hors saison, donc dans des conditions météo pas forcement optimales.
et je trouve que les batteries chargent pas/peu…
voici l’explication (valeurs prises sur le mien, mais c’est a peu près transposable sur n’importe quoi)
j’ai listé tout ce qui consomme du jus.
j’ai pris la valeurs (en Watts ou A) de ce que ça consomme (valeur max pour allumage/ventilation/essuis glace)
j’ai calculé la consommation totale dans le pire des cas (rouge) ou tout est allumé (impossible, on n’est jamais avec les feux de recul allumés, les antibrouillard, les warning, codes+phares etc..)
et en conditions un peu plus normales (vert) ou on roule de nuit quand il pleut et qu’il fait froid.
j’ai ensuite comparé avec le remplacement de ce qui est possible par des LEDs… (ce qui n’est pas possible de remplacer est en orange, aux clignotants près, qui peuvent passer en LED a condition de changer la centrale)
sur mon MK2, j’ai un alternateur 55A.
donc les valeurs:
dans le pire du pire, tout allumé, il y a « juste » 67A sont consommés. déjà au lieu de charger, ça décharge (12A)
dans le même cas, avec des LEDs à la place, la conso n’est plus que de 34A. il reste 20A dispo a la sortie de l’alternateur pour charger les batteries.
si on prend les conditions « normales », plus réalistes, sans LED le total est de 42.5A, donc reste en gros 10A pour charger les batteries, pas étonnant que ça charge pas vite.
une fois passé en LEDs, 31A consommés, il en reste un peu plus de 20 pour charger les batteries…
ça chargera pas instantanément non plus, mais 2x plus vite, ce qui devrait suffire a maintenir un niveau de charge correct.
sans oublier que par temps froid, la capacité de la batterie diminue… c’est donc encore pire.
Moralité:
passez au LED ou ne roulez que l’été, de jour, quand il pleut pas !!
bien sur le courant disponible est a répartir entre toutes les batteries (donc au moins 2 sur les CC, ce qui ne fait plus que 5 ou 10A max par batterie)
ça dépend aussi (beaucoup) de l’état de (dé)charge des batteries et du type de batterie (rendement de « seulement » 60% lors de la charge d’une batterie plomb)
le raisonnement reste vrai, a savoir que ça charge pas avec l’équipement « standard » quand on allume les phares, le chauffage et les essuie glace.
il suffit aussi qu’une des diode de redressement dans l’alternateur soit HS pour perdre 1/6 de puissance donc 10A en gros.
et pour pallier un peu a ça j’avais changé le régulateur d’origine de l’alternateur (13.7V) par une version un peu plus musclée (14.5V)
le courant de charge est du coup un peu plus élevé mais dans les cas « extrêmes » ça ne suffit pas.
régulièrement de nuit, je vois l’ampèremètre de la batterie cellule qui passe en décharge alors que le moteur tourne pendant les manœuvres…
rien que ça, c’est pas bon
PS: on comprend pourquoi ceux qui ont des alternateurs 35A se retrouvent vite a plat. ça ne charge jamais !
le CC etait au soleil, pas de vent donc pas froid.
donc on bricole (pas trop longtemps quand même)
j’ai posé les fixations sur le châssis pour les renvois de barre stab (pose d’insert filetés a sertir dans les longerons)
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 23 Wp_20559](https://i.servimg.com/u/f70/19/68/53/47/wp_20559.jpg)
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 23 Wp_20560](https://i.servimg.com/u/f70/19/68/53/47/wp_20560.jpg)
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 24 Wp_20572](https://i.servimg.com/u/f70/19/68/53/47/wp_20572.jpg)
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 24 Wp_20573](https://i.servimg.com/u/f70/19/68/53/47/wp_20573.jpg)
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 24 Wp_20574](https://i.servimg.com/u/f70/19/68/53/47/wp_20574.jpg)
montage en 45mn a peine, ça s’est passé tout seul.
le bureau R&D a assuré pour le coup !
première impression, ça tangue moins quand on secoue la cellule.
pour l’essai routier, va falloir attendre qu’il y ait un moteur complet sous le capot !
culasse déposée au rectifieur
on a démonté un peu (soupapes, ressorts etc) du cylindre 3, le plus attaqué.
ça sera donc:
sièges adm/ech (lui était pas chaud sur l’admission, c’est vrai, c’est peu usé, c’est moi qui ai demandé => au moins je suis sur que ça bougera plus)
soupapes ech (normal pour du passage au SP)
rectif -1mm du plan de joint
les ressorts & guides sont en très bon état (jeu au mini)
les soupapes adm seront juste rectifiées.
il me change au passage les joints de queue de soupapes et le joint spi de l’AAC, ainsi que les paliers d’arbre.
je récupère la culasse avec tout remonté prêt à poser et garantie
la note (sauf mauvaise surprise lors du démontage du reste) sera « que » de 650€ TTC
par contre, délai 2-3 semaines il ont eu une avalanche de taf en début d’année et ont pris du retard
Concernant les passages d’eau non percés dans le joint du culasse, il y a bien une raison !
explications:
https://www.felpro.com/technical/tecblogs/head-gasket-coolant-holes.html
en résumé, sur les pinto, la PAE est a l’avant et bourre la flotte dans le bloc.
il en ressort un peu par le collecteur d’admission au milieu (d’origine pour le chauffage et le starter auto du carbu) et le reste au travers du thermostat au bout de la culasse toujours a l’avant du bloc.
donc si on ouvre trop le joint (en perçant les passage bouchés ou en agrandissant les petits), la flotte passe direct PAE -> cylindre 1 -> culasse 1 -> thermostat -> radiateur
donc les autres cylindres ne refroidissent pas.
donc si on doit en ouvrir, c’est au niveau du cylindre 4, donc a l’opposé de l’entrée et de la sortie, pour augmenter le volume qui passe d’un bout a l’autre, mais sans abuser non plus sinon plus rien ne passera par le collecteur donc plus de chauffage et le starter auto restera ouvert
ça n’empêche qu’entre le joint d’origine et un neuf, il en manque quand même (bouchés sur le vieux)
les consommables (pochette haut moteur et paliers d’arbre a came) sont en cours de livraison (arrivée lundi si tout va bien), donc mardi la culasse sera déposée chez le rectifieur
aujourd’hui il faisait beau et presque chaud! en fait j’étais surtout protégé du vent par la haie a coté.
bref…
après a peine 3h de démontage:
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 23 Wp_20565](https://i.servimg.com/u/f70/19/68/53/47/wp_20565.jpg)

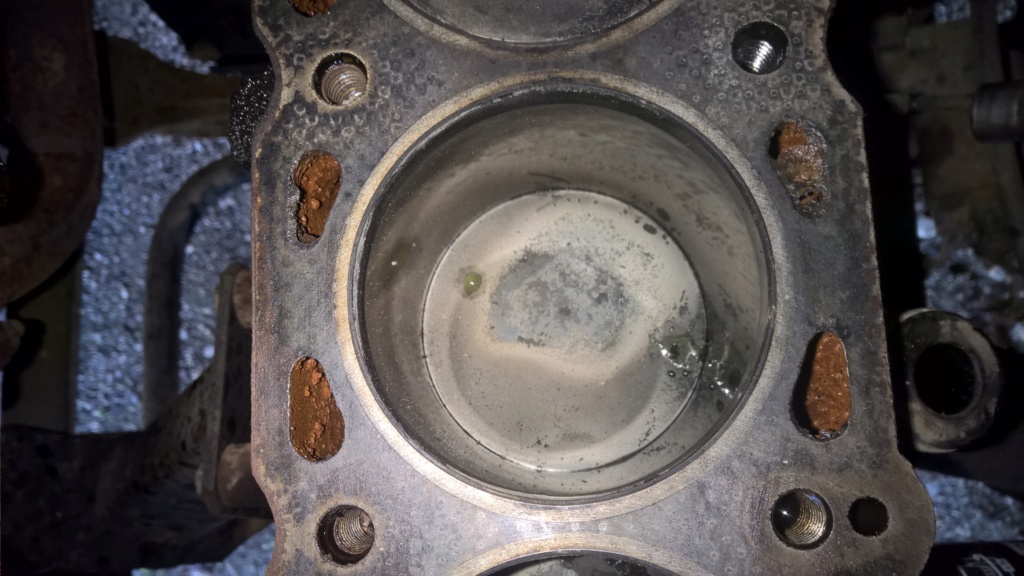

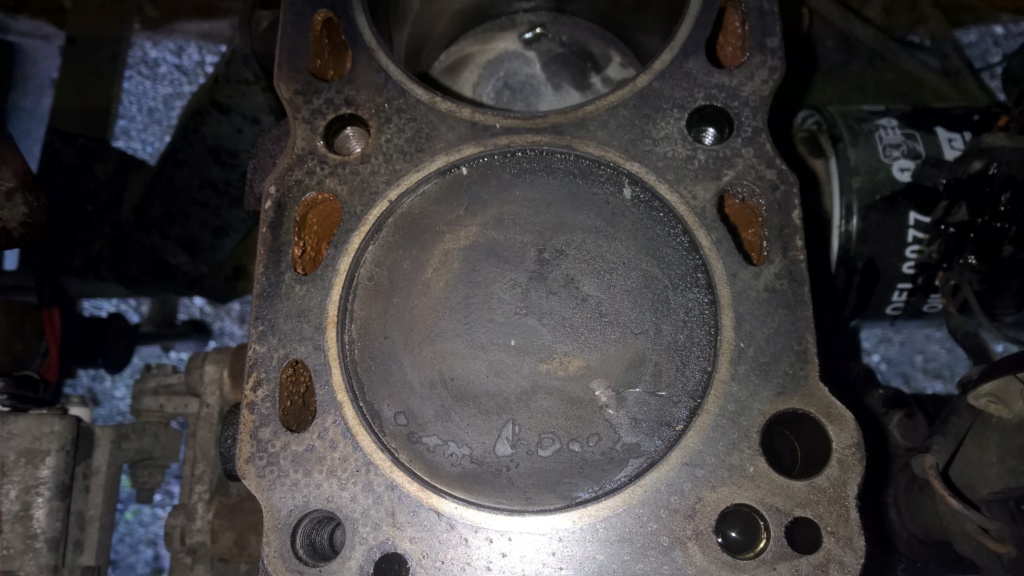

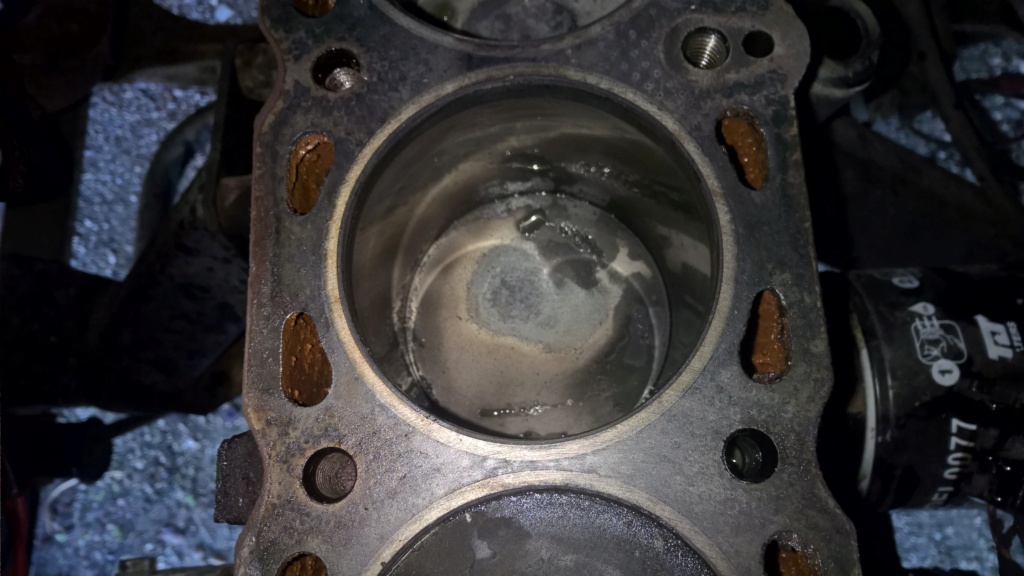

les cylindres dans l’ordre 1-2-3-4
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 23 Wp_20566](https://i.servimg.com/u/f70/19/68/53/47/wp_20566.jpg)
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 23 Wp_20567](https://i.servimg.com/u/f70/19/68/53/47/wp_20567.jpg)
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 23 Wp_20568](https://i.servimg.com/u/f70/19/68/53/47/wp_20568.jpg)
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 23 Wp_20569](https://i.servimg.com/u/f70/19/68/53/47/wp_20569.jpg)
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 23 Wp_20570](https://i.servimg.com/u/f70/19/68/53/47/wp_20570.jpg)
et quand je dis qu’un JDC des années 80 est indestructible, c’est pas sans raison:
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 23 Wp_20571](https://i.servimg.com/u/f70/19/68/53/47/wp_20571.jpg)
aucune trace d’usure/dégradation/début de rupture
ça me fait ch*er de remonter un truc en carton bouilli, mais pas le choix.
par contre, si vous regardez bien, il avait un gros soucis !! faudra que je fasse gaffe avec le neuf de pas faire pareil.
sur les 15 passages d’eau, il n’y en a que 4 qui sont percés dans le joint

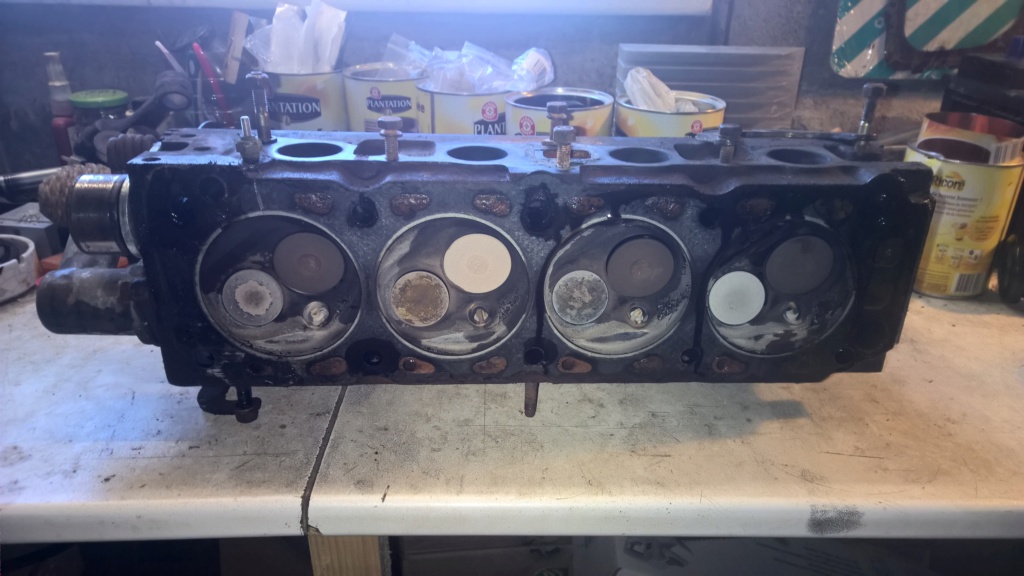

inspection de la culasse en détail
et dès que j’ai un peu de temps j’irais voir le rectifieur.
juste eu le temps de prendre 2-3 mesures:
— l’AAC est encore largement dans les tolérances contrez toute attente. celui de l’épave est plus marqué
— la zone de squish de la culasse est plate, pas d’angle, donc rectification possible contrairement a ce qu’indique le haynes ou la RTA
— a pleine ouverture, la soupape d’admission dépasse de 1mm de la culasse (donc ne dépasse pas du joint de culasse qui fait 1.2mm écrasé)
— a pleine ouverture, la soupape d’échappement est rentré de 65 centièmes par rapport a la culasse (donc de 1.85mm en tenant compte du joint)
=> on comprend tout de suite pourquoi les soupapes ne toucheront jamais les pistons.
dans la théorie, on pourrait raboter la culasse de 1.68mm sans pour autant avoir un moteur interférent (mais yaura 0 jeu donc a haut régime ça pourrait arriver)
donc les blocs de transit (TC a 8.2 dans le tableau) sont décomprimés non pas par la culasse mais par les pistons !!
(la tête est plus courte, valeur H du schéma plus petite, ce qui automatiquement fait augmenter la valeur d, l’espace entre le haut du piston et le haut du bloc)
petite remarque en passant, du fait d’avoir un espace aussi grand entre culasse et piston, + épaisseur du joint de culasse + usinage dans la culasse, la valeur de squish est juste énorme, faut pas s’étonner que ça sorte 75 malheureux poneys pas très vaillants)
sur transit on a donc au minimum 1.48mm entre piston/bloc + 1.3mm de joint de culasse + 0 si on considère la culasse plate, soit 2.78mm.
sur un 4 temps de 500c unitaire, un squish à 1.5 est largement envisageable sans générer de cliquetis tout en améliorant le brassage interne donc le rendement
la ya juste le double :lol!:
autrement dit, rendement abyssal
mesure sur ma culasse
volume chambre: 50cc (48.6 à 51.6 donné dans le RTA)
surface de la chambre: 50cm²
ce qui nous donne 22.7% de bande de squish (on est loin d’un moteur de course !!!)
chaque millimètre raboté a la culasse diminuera son volume de 5cc (ça doit être vrai pour les 2 premiers mm, après ça réduira moins vite)
attention a l’électrode de la bougie, qui va vite se retrouver assez basse !
(moins de 5 dixième au dessus du plan de joint, donc si on rabote de 2mm, elles seront en dessous du jdc)
un peu de maths (je rappelle: valeurs pour bloc de Transit !!!)
V1=volume déplacé par le piston: 498cc
V2=volume « mort » en haut du piston (deck clearance + jdc): (0.148+0.12)pi4.54²=17.35cc
V3=volume de la chambre: 50cc
rapport volumétrique= (V1+V2+V3)/(V2+V3)=8.4
(oui, c’est pas 8.2 comme le dit la doc. d’un autre coté, la doc donne un volume de chambre à 3cc près, quand on prend la valeur max de la chambre on est a 8.2, et la valeur min a 8.6)
culasse rabotée de 1mm => V3=volume de chambre=45cc
rapport volumétrique= (V1+V2+V3)/(V2+V3)=9
culasse rabotée de 2mm => V3=volume de chambre=40cc (attention, le moteur devient interférent !!! et j’ai pas vérifié si ça pouvait poser d’autres problèmes)
rapport volumétrique= (V1+V2+V3)/(V2+V3)=9.7
valeurs calculées a partir d’un jdc de 1.2mm une fois écrasé.
une fois les pièces reçues !
nouveau JDC donné pour 1.3mm en place
j’ai été mesurer l’espace qu’il reste au dessus des pistons sur mon bloc, c’est plus que ce qui est indiqué dans la doc que j’ai mis plus haut !!
entre 1.68 et 1.66
donc la valeur V2 change dans les calculs:
V2=volume « mort » en haut du piston (deck clearance + jdc): (0.168+0.13)*pi*4.54²=19.3
donc mon RV d’origine = 8.3 (avec l’ancien JDC)
rabotage de 1mm + nouveau JDC RV=8.7
donc entre en pinto dégonflé d’origine (8.2) et un sierra haute compression (9.2)
essai de régénération de la vieille batterie de la cellule qui a flanché a la fin de l’été
d’abord fabrication d’un chargeur adapté…
donc on prend le vieux transfo de l’épave (il ne faut pas de courant continu, simplement du redressé pour avoir un effet impulsionnel) et du pont de diode qui va avec.
et…. ça marche.
la batterie ronfle, ça fait des bulles dans tous les sens et on voit le sulfate de plomb se dissoudre par les évents de la batterie.
(attention aux projections d’acide !!!!!! lunettes/gants obligatoires. et a ne faire que dans un espace ventilé, et avec la batterie « ouverte »)
bon par contre le pont de diode est sous dimensionné et chauffe a mort, donc j’y vais par étape de 5mn tous les quart d’heure le temps que ça refroidisse
en fait, c’est uniquement pour la science, vu que je me suis aperçu que en plus d’être sulfaté, la batterie est en train de se couper !
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 23 Wp_20420](https://i.servimg.com/u/f62/19/68/53/47/wp_20420.jpg)
dans l’event du milieu, on distingue (en haut) une de barre de connexion en plomb qui est en train de s’éclater.
on voit assez mal sur la photo, mais elle est presque coupée.
donc même si la batterie est (pour l’instant) a peu près ressuscitée, elle va définitivement mourir sous peu.
le sulfate a du mal a se dissoudre sur les grilles de l’élément a moitié coupé.
donc dans tous les cas cette batterie est a considérer comme morte.
comme je l’ai dit au dessus, c’est plus pour un test technique qu’une réelle volonté de ranimer la batterie.
(je n’ai qu’une batterie cellule, de faible capacité en plus, donc hors de question de remonter un truc qui risque de lâcher et me retrouver sans rien)
du coup, batterie auxiliaire neuve ! et garantie 4 ans.
82Ah en C20, 90Ah en C100
AGM décharge lente
le support batterie était prévu pour plusieurs dimensions, ça rentre pile poil, y compris la fixation.
dans les années 80, hymer fixait tout ce qui était sur la calandre a l’aide de colle….
évidement, 34 ans plus tard, la colle et surtout les bouts de bois collés a l’arrière de la calandre ont bien vieilli !!
donc ça se décollé…..
j’avais déjà refixé la prise d’air (initialement celle du chauffage, qui sert maintenant a l’admission) avec 2 vis, mais je me suis aperçu que j’avais un phare qui était pas loin de tomber.
ce coup ci, tout ce qui est fixé a la calendre est vissé.
c’est moins esthétique (on voit les têtes de vis) mais ça bougera plus !!
un des bouts de bois collé a la calandre:
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 23 Wp_20418](https://i.servimg.com/u/f62/19/68/53/47/wp_20418.jpg)

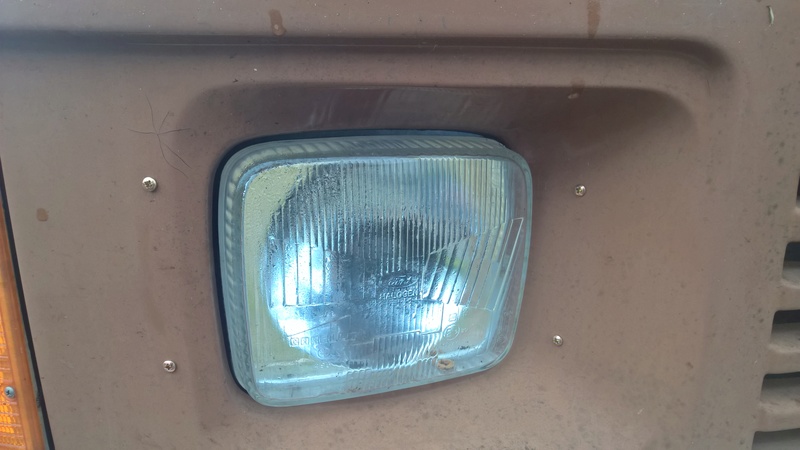

les vis posées il y a quelques minutes:
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 23 Wp_20419](https://i.servimg.com/u/f62/19/68/53/47/wp_20419.jpg)
fait moche dehors, donc on prépare quelques trucs pour quand il fera beau…
au début c’était ça (merci au copain qui est allé le récupérer pour moi a la casse)
barre anti roulis avant de MK3 propulsion
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 22 Dsc_0810](https://i.servimg.com/u/f70/19/68/53/47/dsc_0810.jpg)
on nettoie, un peu de peinture:
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 22 Wp_20547](https://i.servimg.com/u/f70/19/68/53/47/wp_20547.jpg)
au passage on change les caoutchouc (les gros au milieu de la barre)…
les vieux paraissaient fatigués mais corrects.
c’est en montant les neufs que je me suis aperçu qu’ils étaient plus que morts !!!
15sec chaque pour les sortir, 15mn chaque pour monter les neufs ! c’est nettement plus serré
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 22 Wp_20548](https://i.servimg.com/u/f70/19/68/53/47/wp_20548.jpg)
quelques bout de ferraille judicieusement découpés et percés et montage a blanc
(il faut toujours avoir un vieux pont en stock )
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 22 Wp_20549](https://i.servimg.com/u/f70/19/68/53/47/wp_20549.jpg)
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 22 Wp_20550](https://i.servimg.com/u/f70/19/68/53/47/wp_20550.jpg)
![[MK2] Hymer 522 intégral, MK2 FT120 1984 - Page 22 Wp_20551](https://i.servimg.com/u/f70/19/68/53/47/wp_20551.jpg)
parfait !
reste un peu de soudure a faire et de la peinture sur tout ça et on monte sur l’Hymer
mais pas aujourd’hui, temps dégueulasse….
pour info, les barres de MK2 / MK3 propulsion sont différentes mais tout a fait interchangeables.
il faut par contre le lot complet !!!
les caoutchouc du milieu sont différents
les barres en elles mêmes sont différentes
les renvois sont différents.
par contre, les fixations sur le châssis sont identiques (les équerres sur les longerons et les cavaliers sur la barre de suspension avant)
donc le lot barre + caoutchouc + renvois se monte sur l’un ou l’autre
au passage, les caoutchouc neuf pour barre de MK3 sont tedgum 00225267 / Ford finis 6141942
c’est la seule ref encore dispo (et pas facile à trouver, c’est référencé mais très souvent indisponible, trouvés en Allemagne sur ebay)
